PartSens

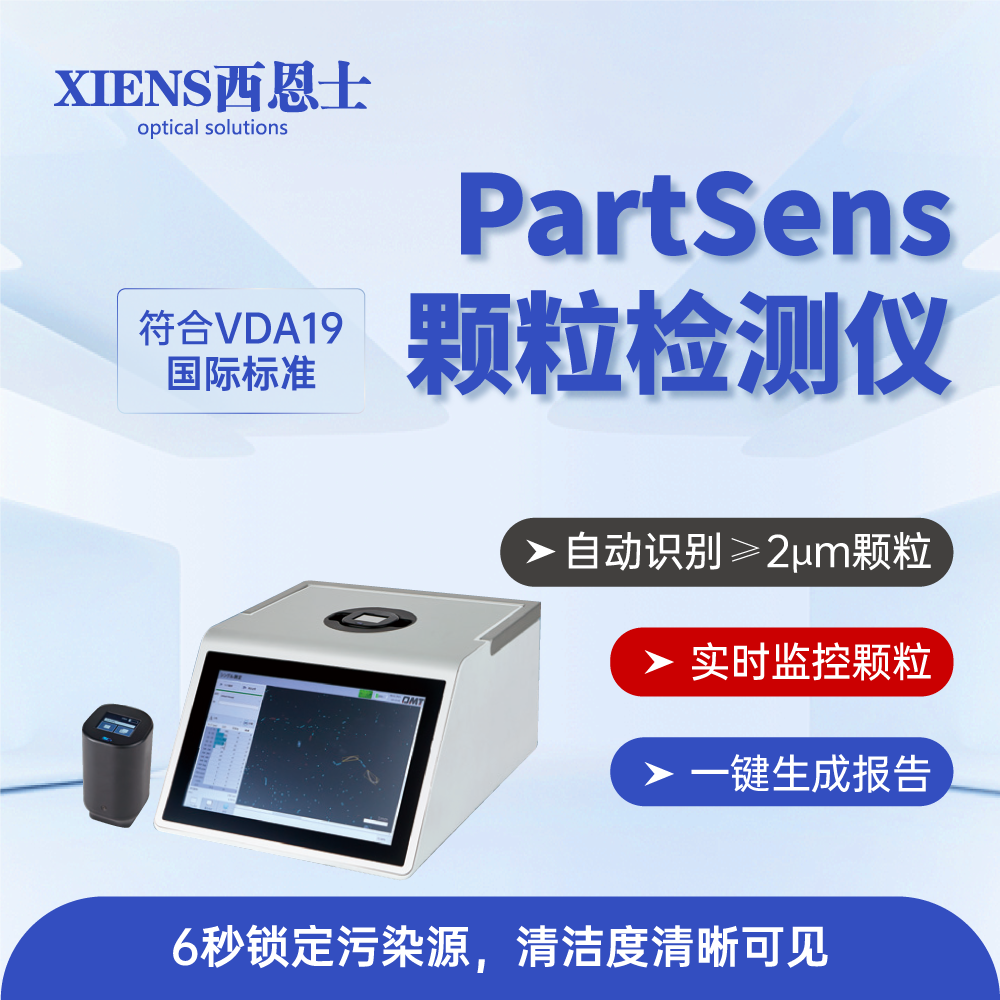

PartSens 无尘室颗粒检测仪
产品概述
测定器放置后，数秒丙分析表面的染色程度
PartSens从无尘室的前厅、空气浴尘室、工作桌、机台里外、工作服、手袋、甚至墙面。
空气浴尘室的效果，或者是产品清洁改善效果。
内建无线传输功能，方便移动取样。
出色的实用性 克服显微镜下目检的污染误差
旧有的表面洁净度分析方法(空气粒子计数器)，采用吸入式采样，并运送到实验室以显微镜检视。这方法用在采样5um以上的大型粒子，有重大的缺陷。首先，
1. 大型粒子无法被有效吸入收集。
2. 在搬运到显微镜的过程中，有二次污染的先天误差，
当今无尘室中常见到计算悬浮粒子的光学式粒子计数器,若要将它改用在监控表面附著的粒子，也不是适当的工具。
PartSens创新的直接取样技术，可以监控粒子污染的发生、PartSens是唯一被收录在VDA 19.2"组装过程的洁净技术"章节中的洁净度监控机台。
重新认识表面污染过程
「堆积」与「接触移转」是两大关键

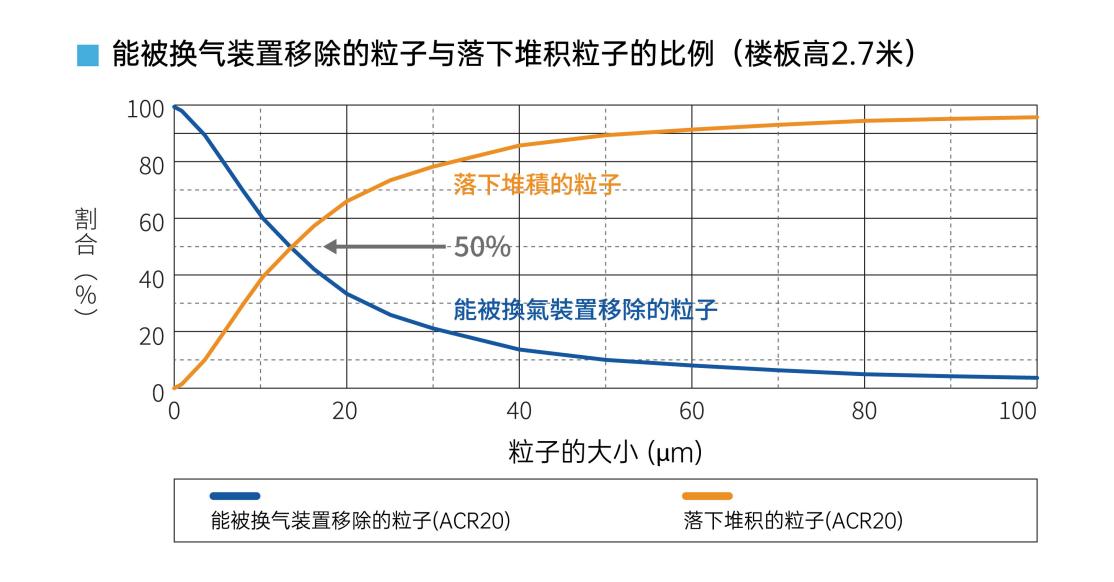

无尘室气体中，大于5~25um以上的粒子，受重量与气流的作用，通常会在各处落下并堆积，污染各个表面。粒子一旦附著在表面之后，就很难透过换气系统再排除。长时间下来，表面粒子堆积将会劣化表面洁净度。透过接触移转，又将扩大污染范围。

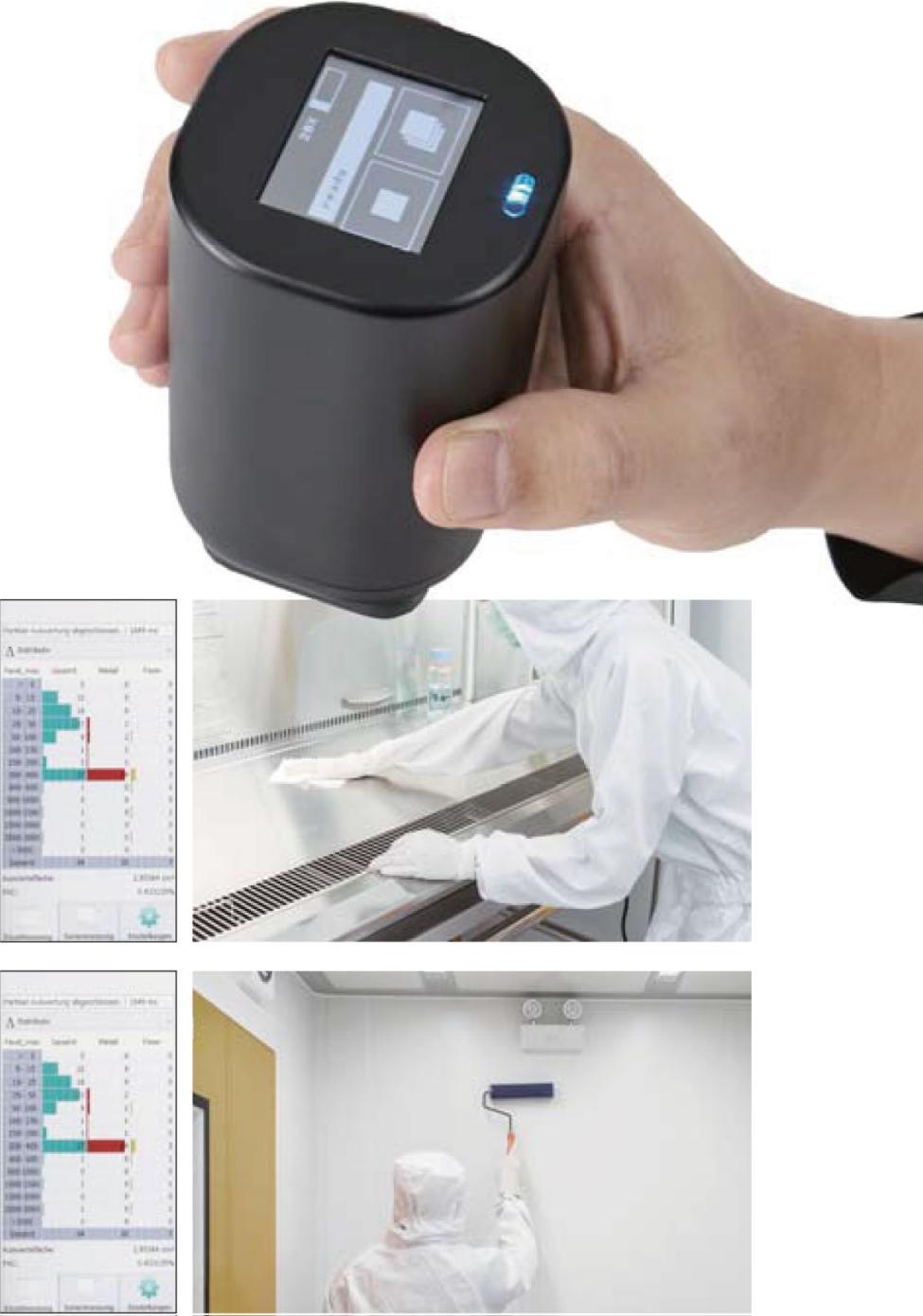

PartSens的使用情景

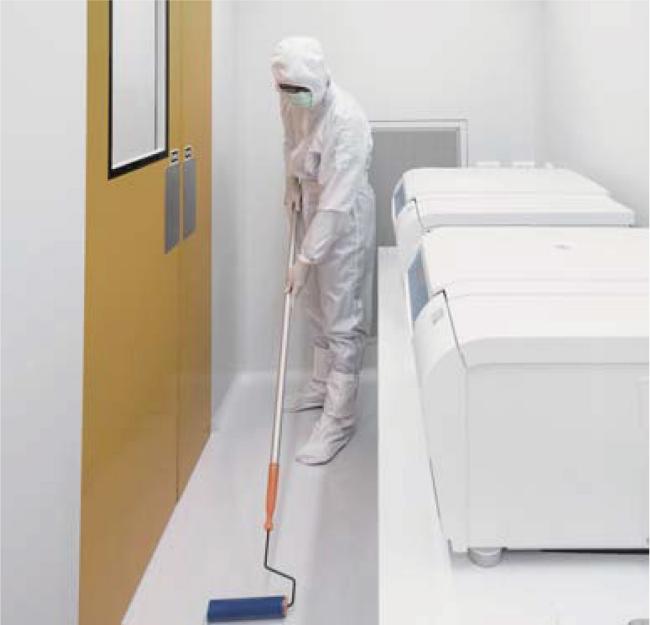

重新检视清洁流程 落实真正的洁净
环境中的大型粒子，只有透过有效的清扫才能除去。所谓有效的清扫，是指经过最佳化设计的清扫方法。达成最佳化，就必须在各地点、各表面，设定[目标清洁度」*「目标清洁度」=风险粒子数/cm²
执行步骤:
1.以PartSens来评估现有流程，并加入实验性的改变，机动的调整工具、方法、人数、时间、频率等等因子，得到最佳流程。
2.将流程标准化，并落实人员训练。
3.以PartSens依据“目标清洁度"，做日常监控。
除了上述步骤，也可以活用「针对服装、手套做检查」「搬运工具的检查」「针对机台做特定区域检查」这一类的发想，来实现必要的洁净。
在评估制造环境的表面洁净度时，部分传感器可以“就地量测、马上判读”这就是最具功效的应用方式。
全面数据化管理
可以针对：粒子大小、粒子种类，做交叉排列分析。充分的原始数据，是彻底改善洁净度的重要一步

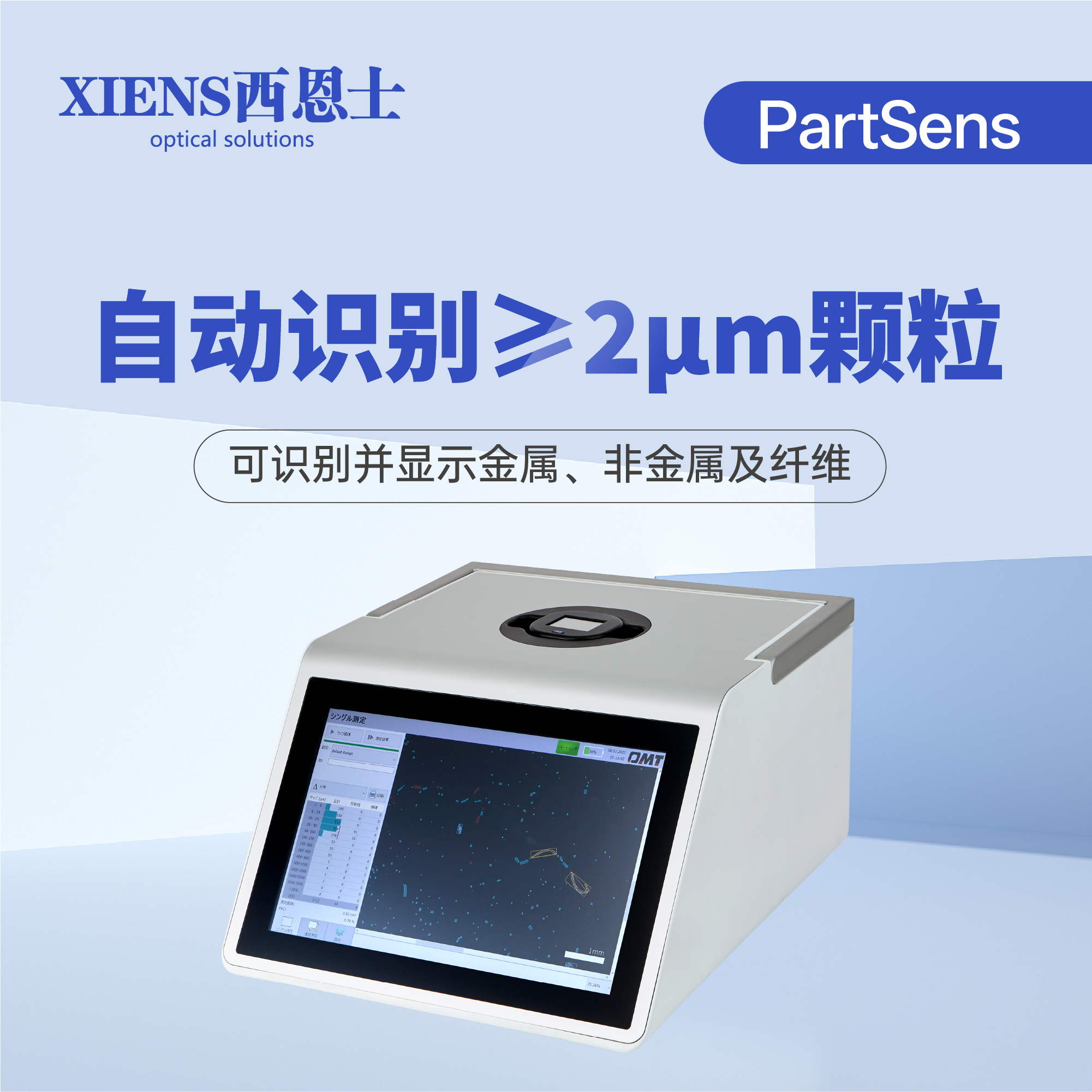

粒子分类与可检出尺寸
非金属<5μm ~ >3000μm
金属<25μm ~ >3000μm
纤维<50μm~>3000μm
不受局限的量测方式

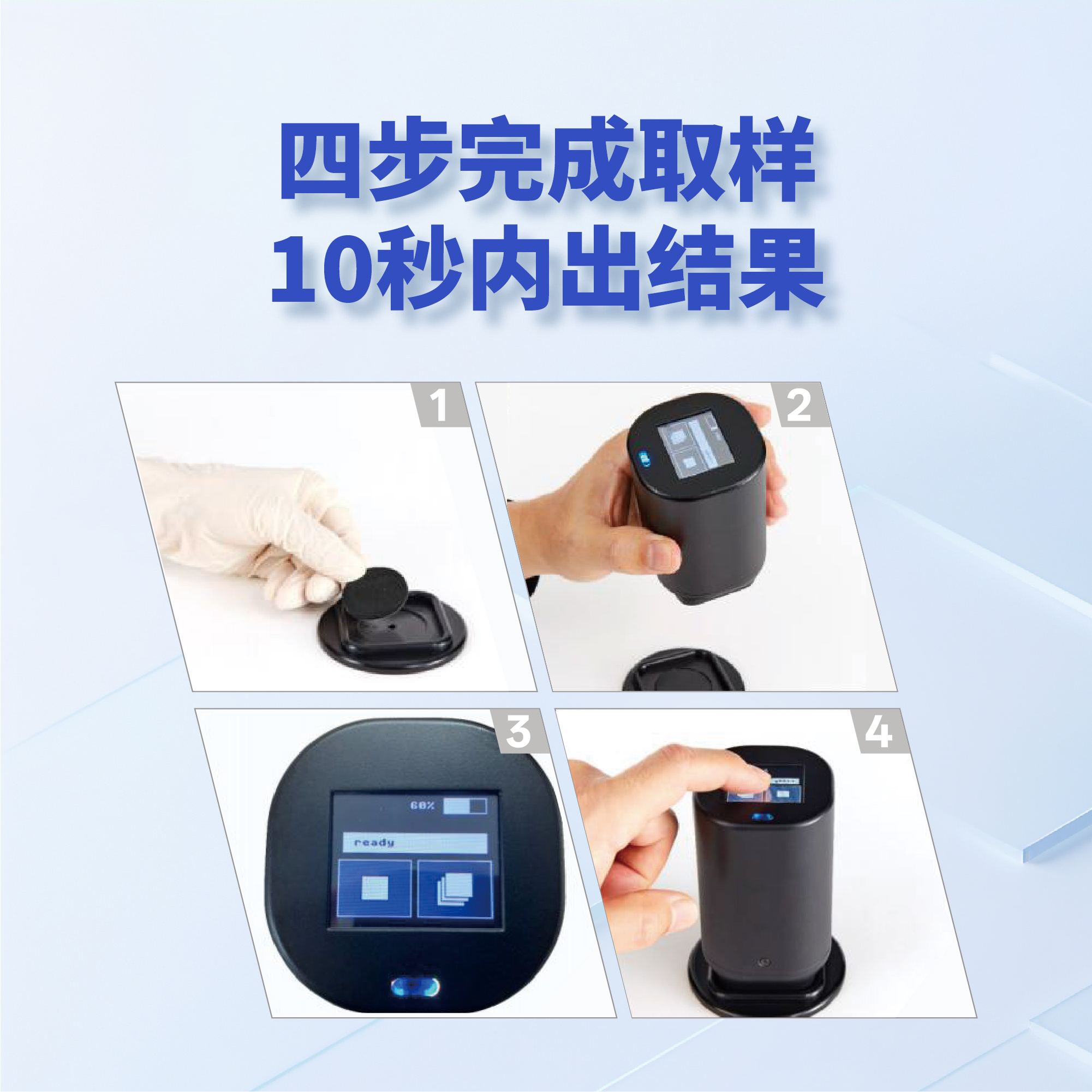

PartSens 革新了昔日“先取样、再搬运、后判读”的模式，而是采用创新的“取样即判读”方式。

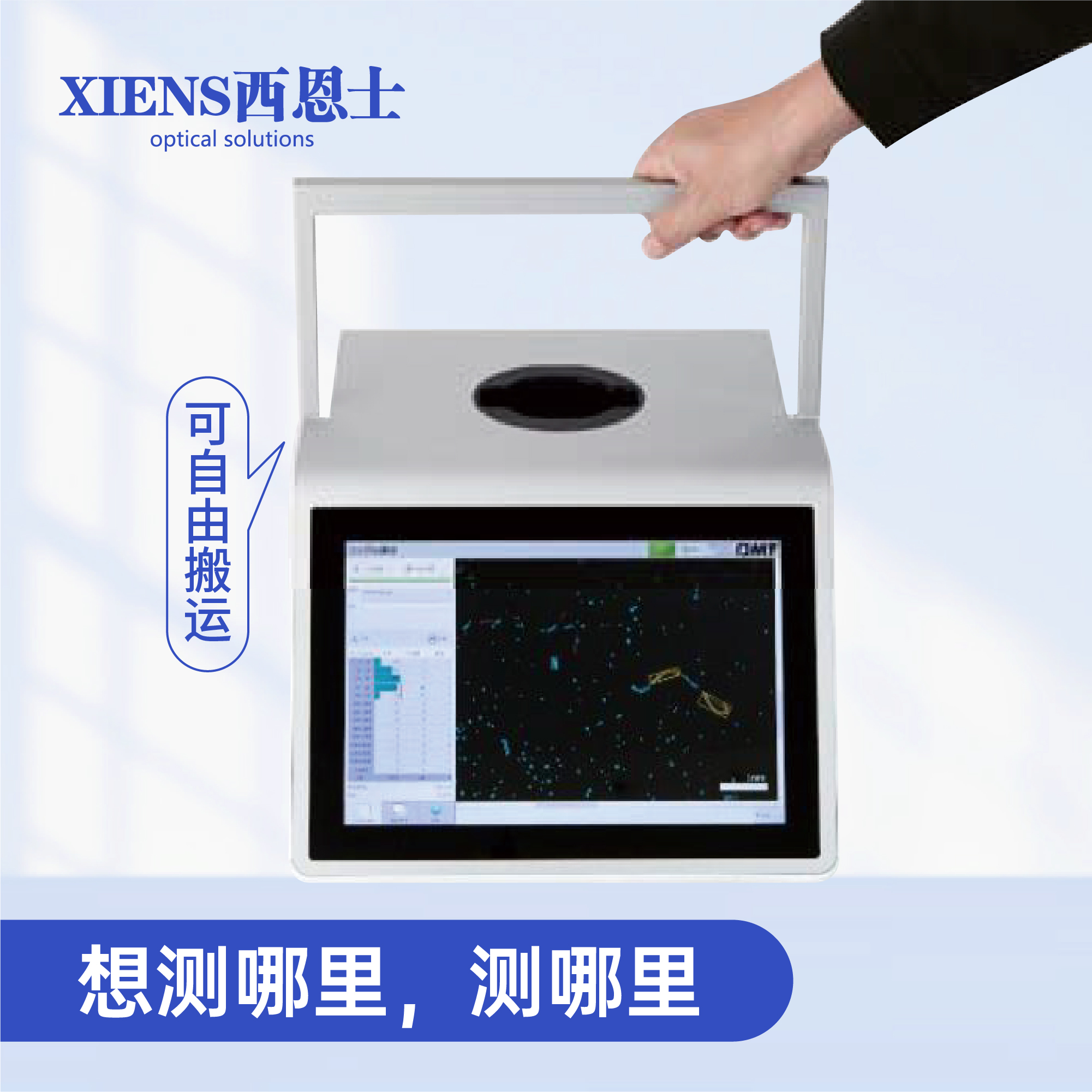

得力于内建电池与无线传输，它具备了移动监控的能力。只需在充电时，置入主机即可。
PartSens 被欧洲品质规格 VDA19.2《组装过程的洁净技术》唯一收录，也是符合 ISO14644 - 9 规格与原理的洁净度监控设备。

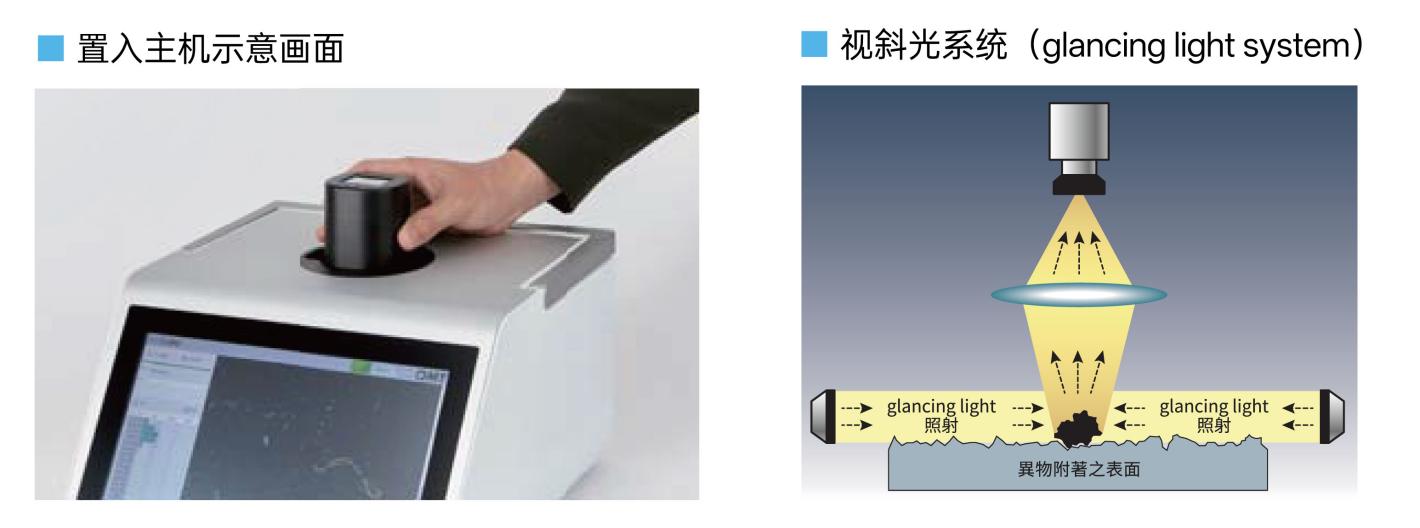

PartSens 符合 VDA19.2 所要求的直接或间接测定原则，也符合 ISO14644 - 9 所要求的斜射光系统（glancing light system）。
如图所示，测定器先遮蔽外部光线，接着从鉴定区域的左右 LED 入射入光线。异物反射光经由透镜汇聚到 CCD 相机进行判读。只需几秒钟的数位化过程后，就能得到粒子的立体外形、大小数量等全部信息。
与其他厂商相比，只能针对判定物与背景的差异做简单比对，PartSens有很大的技术领先优势。
若要检测粗糙（2μm 以上）的表面，搭配专用的取样垫片（Tape Lift Pad），也同样可以完成测定。
产品清单
测定原理: | Glancing Light 照射式(ISO14644-9 准则) |
测定项目: | 粒子大小/数量/种类(反射式、非反射式、纤维) |
检出范围(最大直径): | 非金属性粒子:<5um~>3000um 金属性粒子:<25um~>3000um 纤维:<50um~>3000um |
粒子大小分布表示法: | 参照 IS016232 或 VDA 19 |
显示格式: | Distributive、Distributive/1000 ㎡、Cumulative、Cumulative/1000 ㎡ |
测定时间： | 10 秒以下 |
图片像素: | 3872x2764 pixel |
数据保存上限: | 300笔 |
屏幕规格: | 12.1”TFT-LCD(含触控、可对应无尘室手套) |
数据输出: | TCP/IP、USB type A (CSV DATA)、HDMI |
电源需求： | 变压器输入:100v~240V、4A、50Hz/60HZ 变压器输出:24v直流、5A 锂电池:11.1v输出、7800mAhx2个 |
重量: | 7.7kg(含电池)6.7kg(无电池) |
建议使用环境: | 温度 5~30 度C;相对湿度 20-95%;无凝结处 |
建议保存环境: | 温度 0~50 度C:相对湿度 98%以下;无凝结处 |
测定面积: | 2.68㎡(19.36 X13.82mm) |
测定数据传输方式: | WLAN 2.4GHZ |
数据传输距离: | 主机十公尺内 |

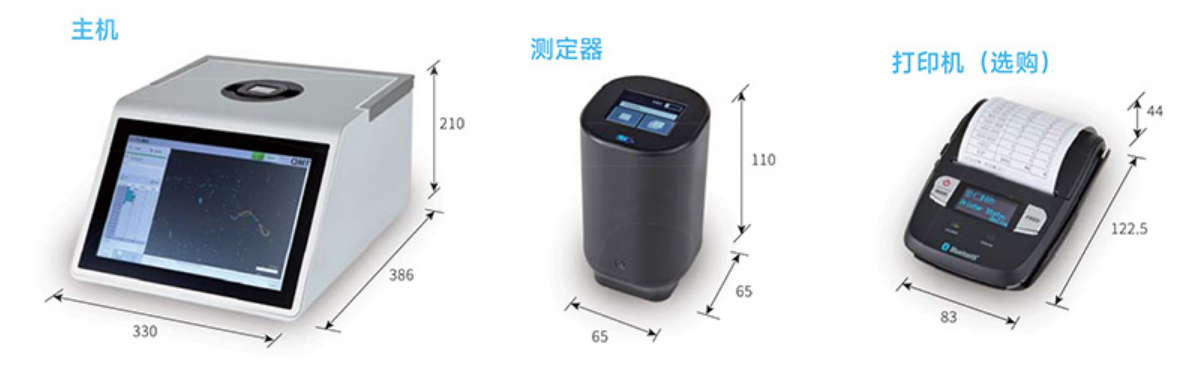

产品清单

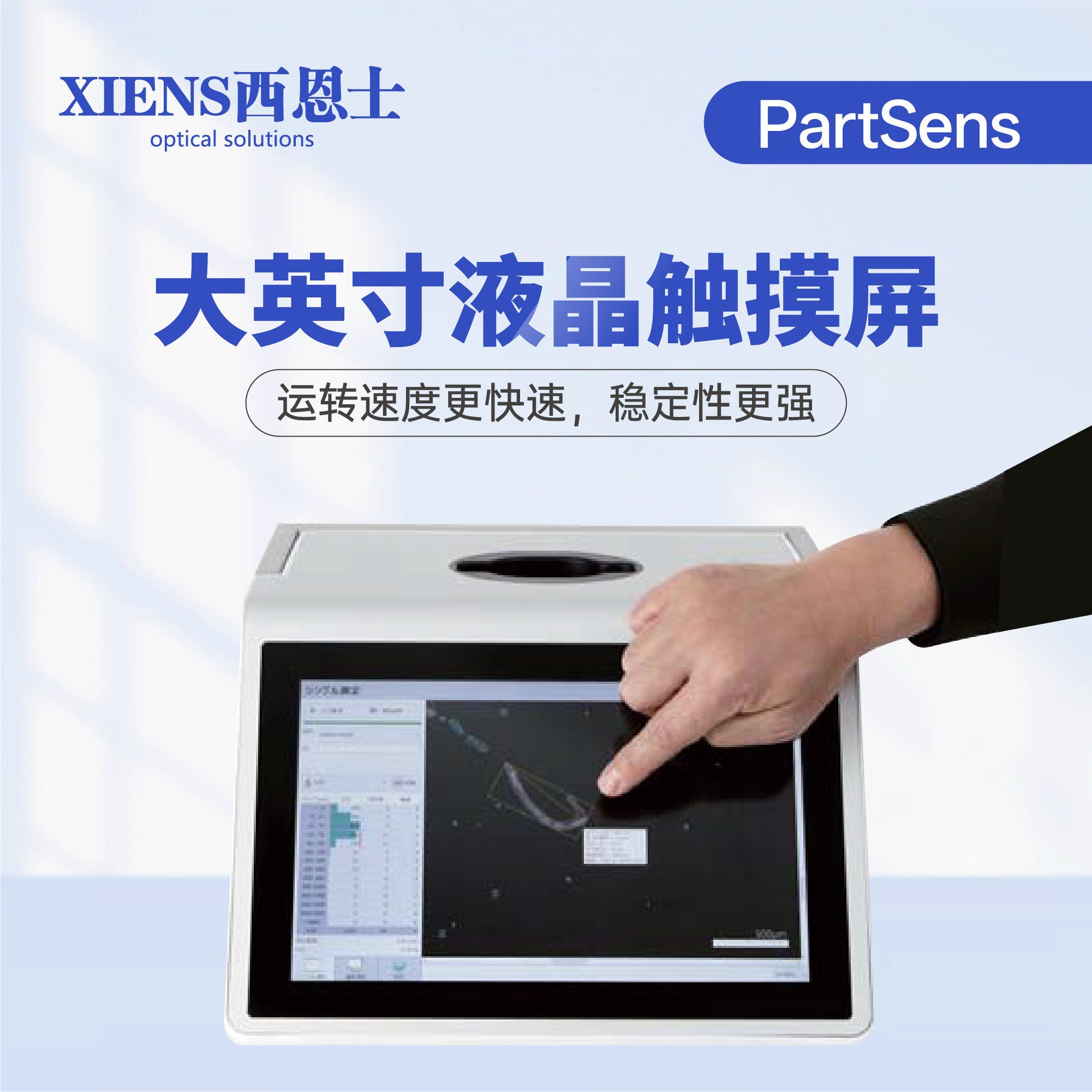

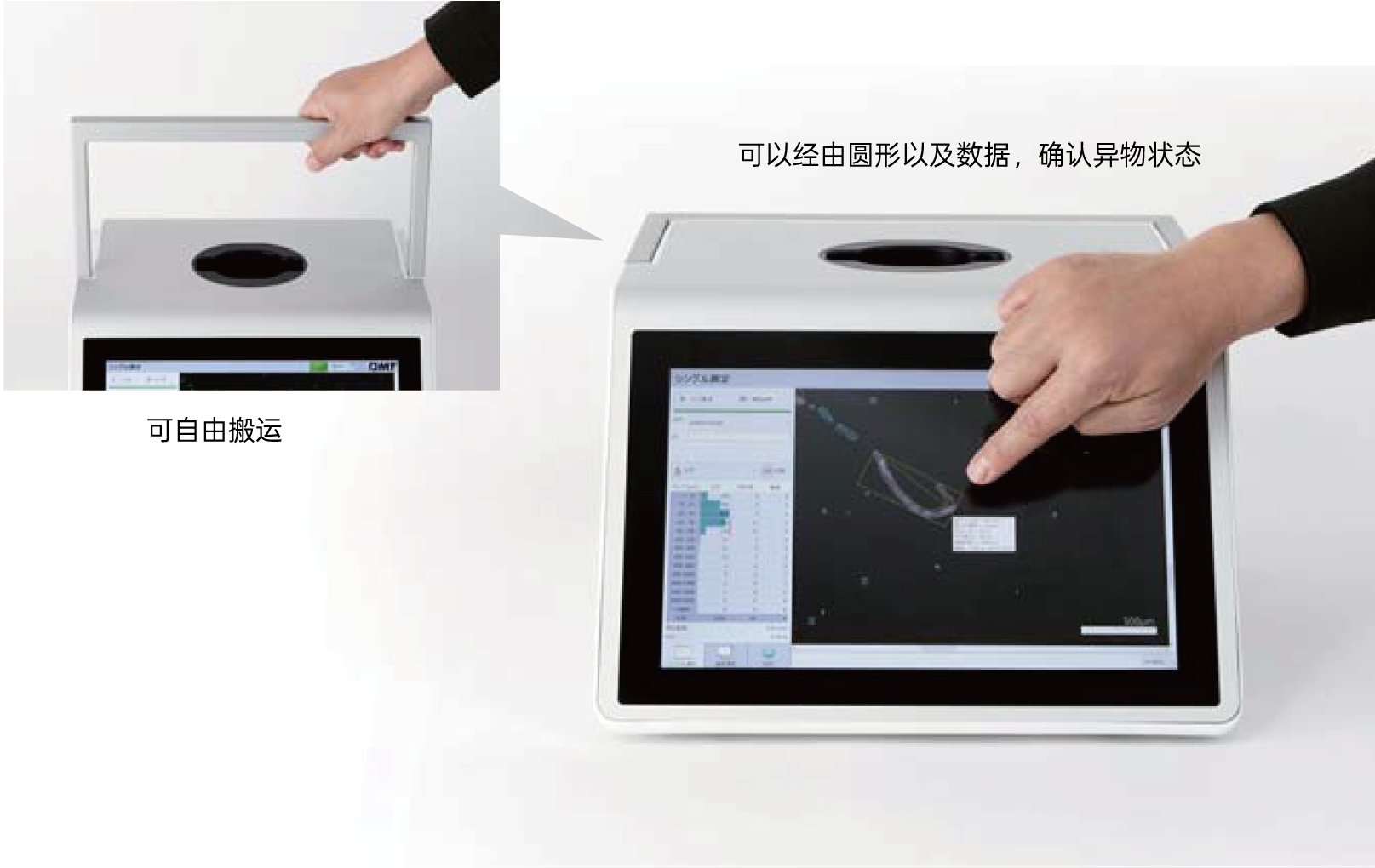

主机：搭载大面积触控面板
测定器：无线通信，操作便利
打印机(选购)：若需要打印测定结果，可选购专用的蓝牙打印机
取样垫片(选购耗材)：可选择专用的取样垫片(fapeLiftpad)，来鉴定各个场合的洁净度。从待测对象上取样污染粒子后放上专用台，开始直径大小为 36mm，在人员进入气浴除尘室(airshower)之前、后，或采集无尘服的表面，可以协助评价污染防治对策。在轻度的粗糙面，粒子有效移转率更高达 99%!
