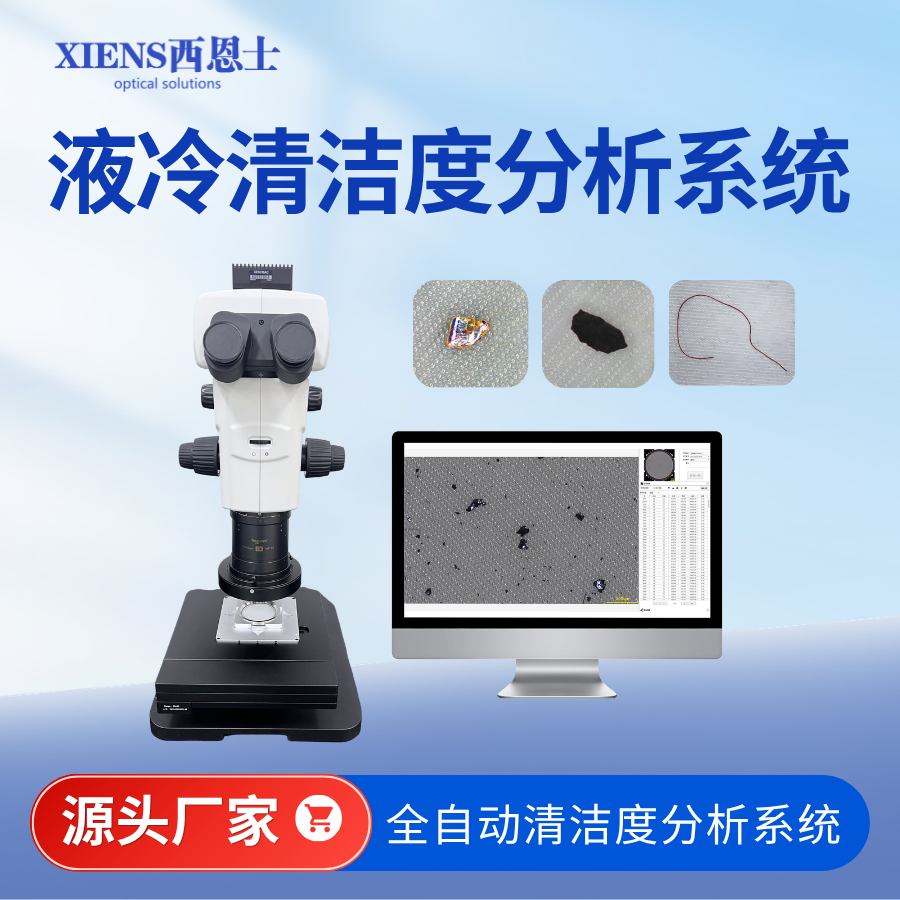

液冷清洁度分析系统SinAPC5A

产品简介：

清洁度分析系统面向AI液冷组件清洁度检测场景，覆盖 UQD 接头、液冷板、Manifold 分水器、CDU 单元、波纹管及冷却液等样品。设备可自动统计滤膜杂质颗粒的数量、尺寸并按粒径分级，智能区分金属、非金属与纤维类污染物。系统兼容 VDA19.1、ISO16232 行业标准，既可输出标准化合规检测报告，也支持自定义报告模板。

1、平行光（伽利略型）复消色差光学系统，变倍比：18:1，放大倍数0.75-13.5X，物镜 PLAN APO 1X（NA 0.15, WD 60mm），目镜（F.O.V.mm） ·10X（22），镜筒（目镜 / 端口） ，三目 20°固定倾角镜筒 ·可变倾角三目镜筒，范围为 0-30°；

2、全自动扫描平台；X、Y轴全自动控制扫描；重复精度 ：±2μm行程：80mm*60mm；最大速度：≥100mm/s  最小步长：≤ 200nm；

3、索尼芯Sony IMX174    CMOS传感器: ，有效像素230W，USB 3.0 接口 ,分辨率1920 × 1200，像素尺寸：5.6*5.6μm，分辨率0.5um/pxi，高帧率：≥40 frame rat；捕捉速度快、无滞后现象；

4、检测精度：实测可检测≥5um颗粒；依据VDA19.1标准、建议体式（变倍比≤16:1的显微镜）分析≥15um颗粒；

5、重复性可靠: 扫描滤膜十次，实测重复性≥98%；

6、采用双偏光技术（专利号CN22150999U），能够精确区分金属颗粒、非金属颗粒、纤维；
